轴向二极管打弯注意事项
当引脚需要折弯时,为避免过大的外力沿着引脚进入本体,必须使用工具夹持在本体和引脚的弯曲点之间。引脚弯曲不当会损坏芯片,导致电特性的劣化或可靠性问题,如漏电IR增加、VR衰减、耐湿性变差等,严重的导致二极管短路失效。
引脚折弯的规则建议如下:

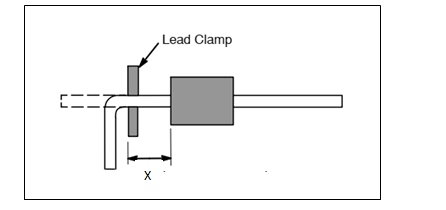

1 引线应在弯曲点和塑料本体之间牢固夹紧。建议折弯点与本体的距离(X)如下:
X = 2 mm for DO-41, DO-15, Case.
X = 3 mm for DO-201AD Case.
X = 4 mm for R-6 Case.
2 不要夹住塑料本体,成形工具不应损坏导脚或塑料本体。
3 引脚只能被折弯一次,并且折弯时的角度不应高于90度。
4 引脚必须在固定到PCB或散热片之前完成折弯的形状。
5 折弯半径不应小于引线直径。折弯处弧度大一点,不要太锐。
6 避免引线沿塑封体轴向转动。
|
|
