晶恒肖特基二极管神秘现身小米充电器拆解报告

返回列表 来源:晶恒 浏览:- 发布日期:2020-11-09 14:37:54【

           继上一次小编惊喜的在小米的30W充电器中发现了晶恒的二极管,这次我们又有新发现了!是什么呢?跟着小编来看看吧。

           8月11日雷军举行了小米10周年公开演讲,并发布了小米10至尊纪念版手机,充电方面,手机内置石墨烯基蝶式快充电池,支持120W有线秒充+50W无线秒充+10W无线反向充电。此外百瓦车充、智能追踪无线充、立式无线充电宝和立式风冷无线充等一系列配件也同步推出。

           小米立式风冷无线充电器从机身到包装盒,都采用了全新的黑金配色,其支持55W无线快充,40分钟即可充满小米10至尊纪念版。此外产品配有专门的支架,并内置涡轮风扇,可主动进行散热,使整个无线充电过程中温度保持在较低水平。此前充电头网已经陆陆续续对相关配件进行了评测和拆解,今天继续和大家分享这款无线充的拆解,看看其内部又是如何设计的。

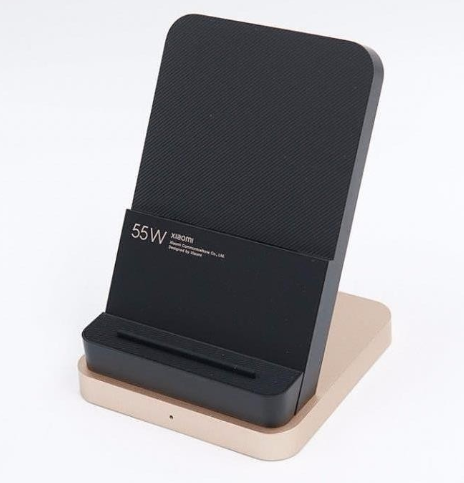

一、小米立式风冷无线充外观

1604904436(1)

底座底部中心处标注产品参数信息:
产品材质  PC
产品型号  MDY-12-EN
输入:5-20V 3.25A Max
输出:55W Max
制造商:小米通讯技术有限公司
生产商:昆山联滔电子有限公司
产品已经通过了Qi认证。


二、小米立式风冷无线充拆解



          取下四角的螺丝即可将底壳打开。

          PCB板和配重铁块均使用螺丝和固定柱进行固定,铁块中间区域贴有泡棉胶,红色谐振电容打胶固定散热处理。

          撕掉泡棉胶,下面是导光片和黑色排线,PCB板和无线充电线圈通过排线连接。

          支撑板通过铁块进行固定,拆掉铁块即可将其取下。

          支撑板外壳采用卡扣封装,内置无线充电线圈和离心风扇。线圈和排线焊接,焊点涂胶保护;风扇使用螺丝固定。

          PCB板正面设有两个屏蔽罩。

          将屏蔽罩都拆掉,左侧屏蔽罩内是风扇和LED灯控制电路,右侧屏蔽罩内设有无线充电路。

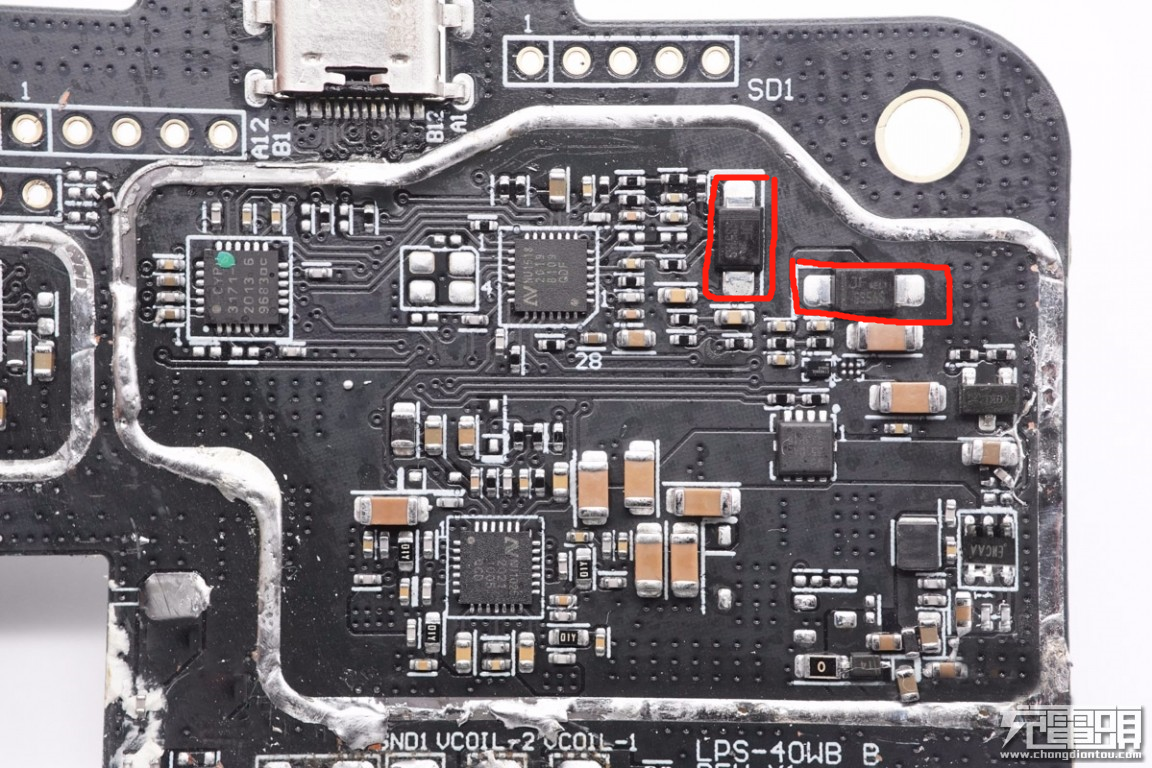

          重点来了,小编在电路板上发现了JF印字的肖特基二极管SS56S和SS515S,JF作为我们晶恒集团的自有品牌,经历了时间的沉淀,代表着卓越的品质和超高的性能。晶恒集团的肖特基产品和低正向肖特基产品广泛应用在适配器、电源类产品上。

1604904819(1)


充电头网拆解总结

          小米55W立式风冷无线充电器立式面板采用双层阶梯设计,正背面分别设有出风和入风窗口,主动散热让无线充电更稳更快。作为家族首款采用黑金配色的产品,彰显作为小米10至尊纪念版最佳无线充电配件的特殊性,55W无线快充可以40分钟便充满手机。值得一提的是,小米55W无线充电器除了传统的线圈耦合通信之外,还创新性的增加了蓝牙通信方式,降低无线充电器和手机之间避免丢包风险。

         感谢充电头网专业的解读,以上便是整个55W小米立式风冷无线充的拆解全过程,是不是很全面?小编觉得既过瘾,又自豪!作为JF品牌的厂家,我有必要夸一夸自家的产品了。我们晶恒电子的产品可是跨过了历史的长河,在时间的洗礼中沉淀和成就出来的。就您看到的产品,可是讲过了严格的生产,多道测试环节把关,晶恒人用匠心精神,创新精神,完美的诠释了二极管也可以成就精品之路。晶恒电子的产品品类全,集合肖特基二极管,快恢复二极管、TVS管、稳压管、整流桥、同步整理器、Mosfet和三极管等产品于一身,打造出了包含贴片,轴向和功率器件的多条生产线。不仅仅小米,国内的几家巨头手机品牌的充电器上也都有晶恒二极管的身影。除了电源类产品,我们的产品还辐射于家电、汽车、安防、电动工具、光伏、照明等领域。区别于其他同行,我们晶恒可是有自主知识产权的芯片生产线,既保证了品质,又节省了成本,还缩短了生产周期。是不是令采购朋友们立刻心生愉悦了呢?快快行动起来吧,如果您有二三极管、MOS管需求,请拨打我们的商务热线:400-055-0531。
