二极管VF的测试和开尔文测法

返回列表 来源:晶恒 浏览:- 发布日期:2018-05-31 11:57:28【

晶恒集团可以为客户提供高品质全系列的二极管产品,二极管产品最重要一个作用就是线路中整流,普通整流管、肖特基二极管,桥式整流器等都是在线路中起到整流作用。晶恒作为自主研发芯片的企业,在芯片生产时就对二极管的重要参数进行了最优的设计,使得相互影响的二极管参数能够达到一个平衡最优的状态。保证客户可以用到性价比最优的产品。

下面就重点讲一下二极管中最重要的VF参数。

整流用二极管VF是最重要的参数之一,这个参数造成的损耗占了二极管损耗的大部分甚至绝大部分(根据使用条件和二极管的种类)。这也是判断二极管性能高低的一个重要的参数。在现实中,因为这个参数引起了不少不必要的分歧。

1、绝大部分二极管的VF具有负温度系数,也就是说温度越高,VF越低。

1.1因为测试VF的时候需要比较大的电流(几安培到几十上百安培),芯片会在测试过程中有明显的温度上升。因此,测试的时候必须要用脉冲法测试,一是保证温升尽量小,二确保每一次测试的条件一致。只有这样的测试数据才有意义;

1.2习惯的原因,有些厂家会标上高温时的VF,这是为了工程计算的方便。但是有些应用工程师或采购看参数不仔细,经常会用一家高温时的VF和另一家的常温VF对比,这一点需要注意。

2、测试VF必须用开尔文四线制测试。

开尔文测试法可以百度,但是实际操作时会有各式各样的偏差。记住一个原则“测试设备的四根线(具备开尔文测试法的设备)必须独立的和测试器件的引脚相连,测试用电流和电压取样不走同一根线”,其它的都是错误的或者说不精确的。

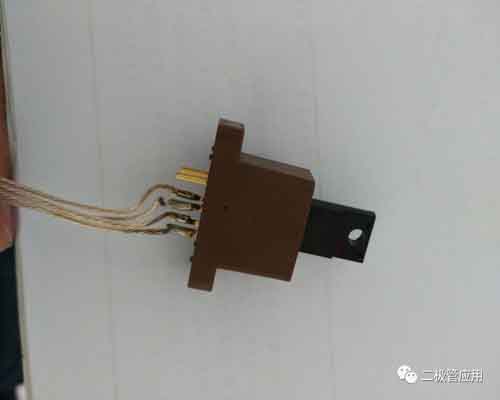

开尔文测试1

上图测试工装适合较小电流二极管的测试,为了测试的方便,牺牲了一些数据的准确性。测试的数据会比实际值偏大,容易受到测试人员的用力程度以及测试端子的磨损等影响。作为一般的检验,操作人员稍加注意还是可以的。

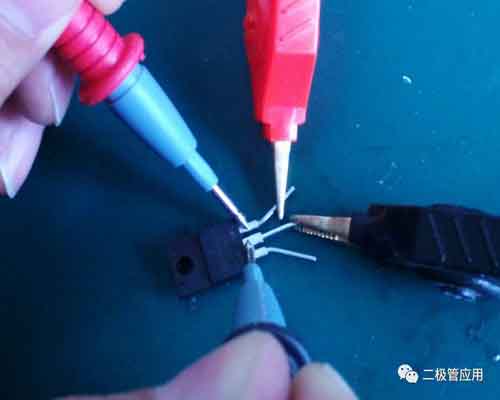

开尔文测试4

开尔文测试3

开尔文测试2

以上都是标准的开尔文测试连接方法。最后一张是在条件有限的时候采用恒流源和万用表(配合示波器更好)配合测试。
