SIDAC性能参数和应用

SIDAC——这是一个看似简单，实则应用范围比较广的器件，可以应用于瞬时能量传递，但特性又不等同于普通触发管；可以广泛的应用于保护线路，但特性又不等同于普通的稳压管等保护器件。

晶恒集团一直在触发管领域处于绝对的领先地位，触发管涵盖的品种从10V-300V等多个品种，其中比较独特就是SIDAC产品，可能很多工程师还没有发现这种触发的管的应用优势，晶恒从芯片开始制作，从客户应用开始仔细研究，可以和客户共同分享关于SIDAC产品的特性和应用，希望能够给工程师在触发和保护线路方面提供一些帮助。

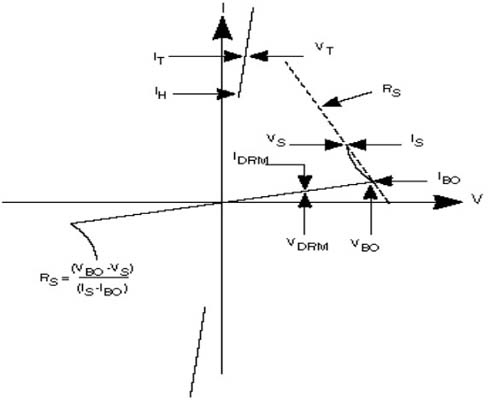

一、SIDAC的特性



 二、SIDAC的参数

1、Is：SIDAC由截止到导通，流过的电流必须大于Is；

2、Ih：SIDAC由导通到截止，流过的电流必须小于Ih；或者说，要保持SIDAC导通，流过的电流必须要维持在Ih以上；

3、IT ：SIADC的长期电流不能超过IT 。 主要是考虑散热。

4、VT：SIDAC导通以后的残留电压。

5、导通速度：一个非常重要的参数，但是在规格书中不体现，也无法用

通用测试仪器测量。那些传递能量较小而且是瞬时传递的应用方式时，该

性能对电路性能影响很大。

6、Vbo ：转折点电压。如上所述，两端电压低于Vbo时，器件呈现开路

状态；达到Vbo以后，器件会呈现短路状态。

三、SIDAC的应用

1.器件特性

   压控开关。两端电压低于Vbo时，器件呈现开路状态；

达到Vbo以后，器件会呈现短路状态。要达到导通状态和达

到导通状态后，需要对流过SIDAC的电流进行控制，三个和

电流有关的参数：Is、Ih、IT。

2.常用方式和要求

瞬时能量的传递：比如负离子发生器、燃气点火器、HID灯

镇流器的开机高压部分。需要SIDAC的开关速度快。

非瞬时能量传递：对速度基本无要求，应用广泛。

鉴于篇幅原因，在下一篇中会详细列举SIDAC具体应用案例
