SIDAC产品经典应用

SIDAC常用线路和要求：

瞬时能量的传递：比如负离子发生器、燃气点火器、HID灯镇流器的开机高压部分。需要SIDAC的开关速度快。

非瞬时能量传递：对速度基本无要求，应用广泛。

SIDAC等效电路



重点讲述4个具体应用——

应用1：可以进行功率降额

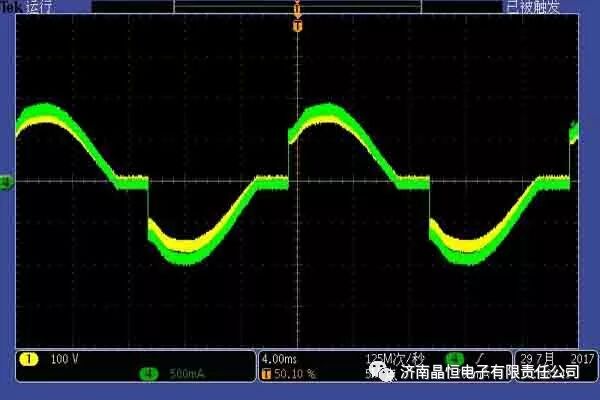

输入110Vac/50HzDB105和200W/220V灯泡串联A

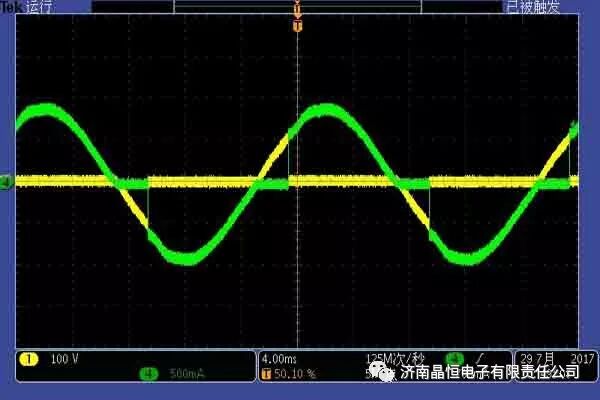

  输入110Vac/50Hz DB105和200W灯泡串联B



应用2：用于无输出开路保护的电路的保护功能

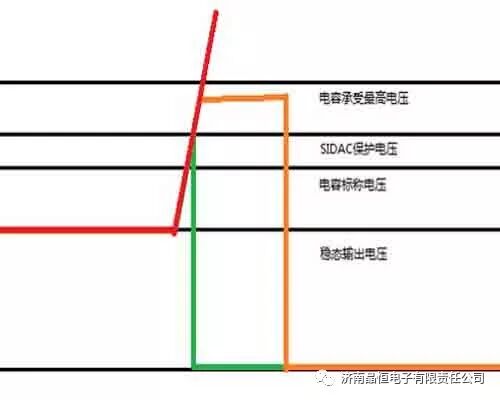

电路自身无负载开路保护（比如限压）电路的各种状态

1、红色线无保护SIDAC时，输出负载开路后，电解电容上电压的走势图，输出电压会一直上升,所有电源的输出功率都施加到电容上，导致电容发热、爆开；

2、绿色线为有保护SIDAC时，输出负载开路后电解电容上的电压走势图；

3、橙色为其它击穿型保护器件的电解电容电压走势图。

SIDAC和其它击穿型保护器件相比（比如ZENER、肖特基二极管）用于负载开路保护的好处在于——

1、保护电压和外部条件无关，就是器件的VBO，但是肖特基二极管的击穿电压和散热、环境温度等有关，确认相对麻烦；当驱动电源的功率比较小的时候，器件有可能不能达到击穿保护的状态。这些特点增加了设计工程师的工作难度和工作量，甚至对于某些电路，无法达到预想的效果。

2、可恢复。当由于各种各种原因引起的负载开路是可恢复的时候（比如生产测试工序的误操作、实际使用中偶发的负载可恢复故障？），使用SIDAC时可以再次使用的，只要重新关机、开机即可。

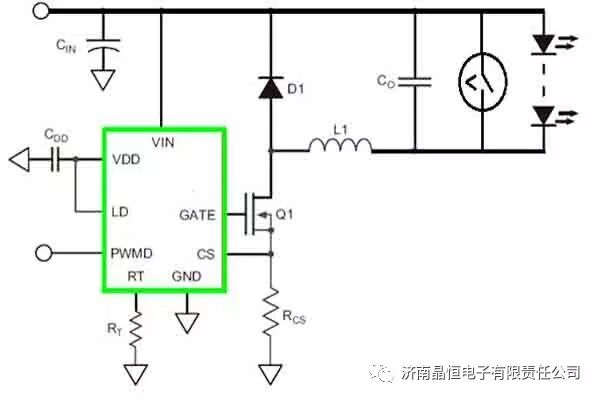

应用3：LED灯串的保护和开路旁路作用

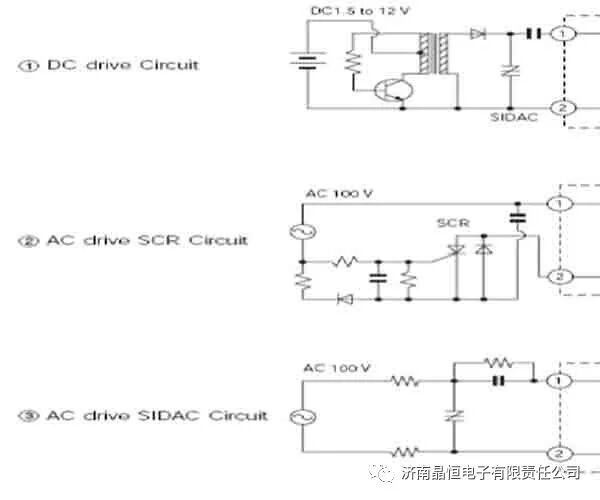

应用4：SIDAC用于瞬时能量传递的应用

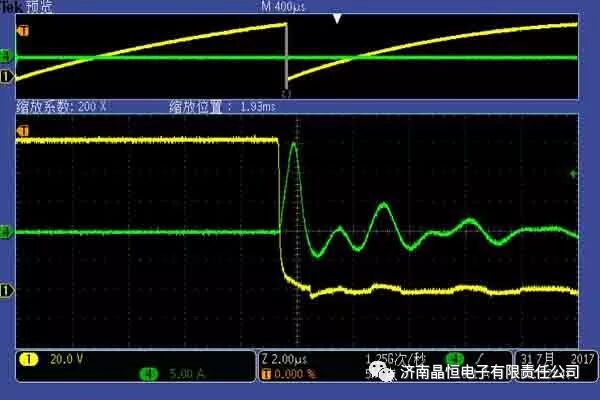

SIDAC用于瞬时能量传递时的波形

SIDAC的应用小结

SIDAC应用最关键的一点是理解为压控开关，两端电压低于Vbo，开关开路；两端电压超过Vbo瞬间，开关短路。

因为是半导体开关，所以有电压、电流、速度、等效电阻（VT）等参数。
