二极管VF的测试和开尔文测法

         整流用二极管的VF是最重要的参数之一，这个参数造成的损耗占了二极管损耗的大部分甚至绝大部分（根据使用条件和二极管的种类）。这也是判断二极管好坏的一个重要的参数。在现实中，因为这个参数引起了不少不必要的分歧。

1、绝大部分二极管的VF具有负温度系数，也就是说温度越高，VF越低。

            1.1因为测试VF的时候需要比较大的电流（几安培到几十上百安培），芯片会在测试过程中有明显的温度上升。因此，测试的时候必须要用脉冲法测试，一是保证温升尽量小，二确保每一次测试的条件一致。只有这样的测试数据才有意义；

            1.2习惯的原因，有些厂家会标上高温时的VF，这是为了工程计算的方便。但是有些应用工程师或采购看参数不仔细，经常会用一家高温时的VF和另一家的常温VF对比，这一点需要注意。

2、测试VF必须用开尔文四线制测试。

              开尔文测试法可以百度，但是实际操作时会有各式各样的误差。记住一个原则“测试设备的四根线（具备开尔文测试法的设备）必须独立的和测试器件的引脚相连，测试用电流和电压取样不走同一根线”，其它的都是错误的或者说不精确的。

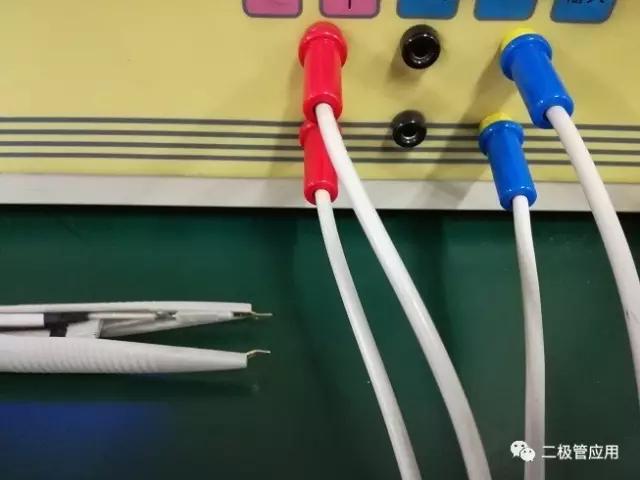

             这样测试的数据会比实际值偏大，容易受到测试人员的用力程度以及测试端子的磨损等影响。当然，作为一般的检验，操作人员稍加注意还是可以的。

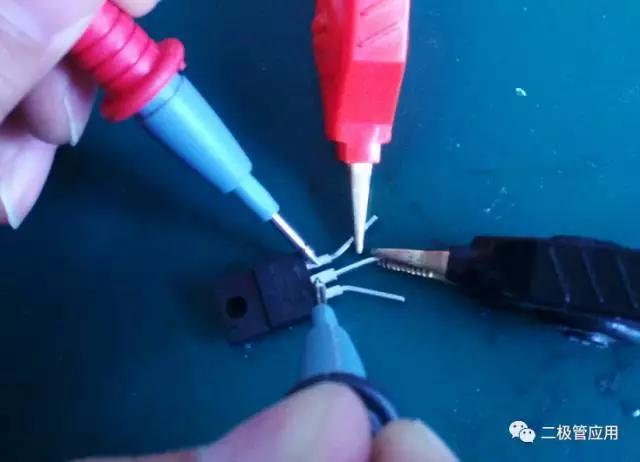

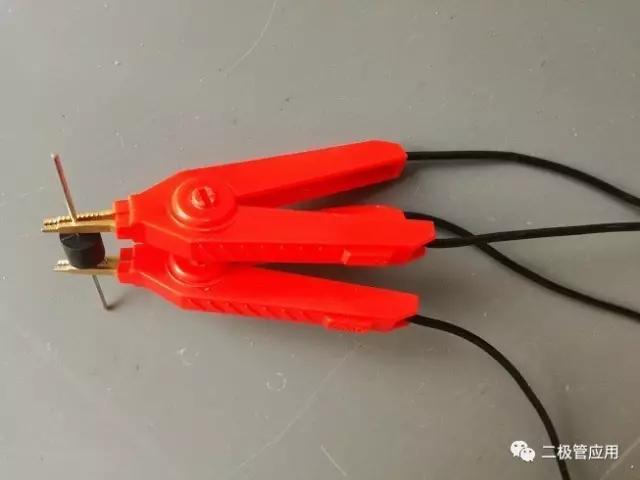

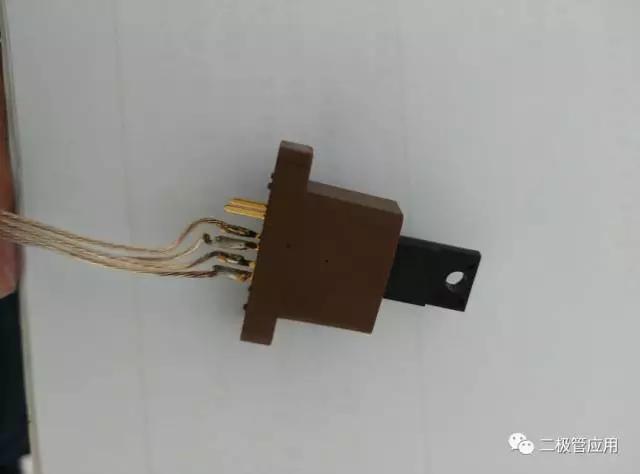

             以上都是标准的开尔文测试连接方法。最后一张是在条件有限的时候采用恒流源和万用表（配合示波器更好）配合测试。推荐阅读：网络seo排名优化推广公司哪家靠谱
